Обзор беcпроводной подвижной разворот наклон IP-видеокамеры TRENDnet TV-IP600W с дистанционным управлением

Самые дешевые и простенькие веб-камеры на образ камер наблюдения не подходят - они «привязаны» к USB, тот, что имеет ограничение на длину кабеля, да и объектив у них, как правило, не уж очень качественный. Обычные камеры наблюдения при подключении к компьютеру нуждаются в плате оцифровки видео. Это не самый-самый оптимальный вариант для использования дома, на даче или в небольшом офисе - для 1–2 камер нет смысла закупать и устанавливать дополнительное оборудование. Значительно лучше для организации видеонаблюдения подходят камеры с сетевым интерфейсом, поддерживающие стандартный IP-протокол. Они используют уже существующую сетевую инфраструктуру, а пользователь может подключаться с ним с любого компьютера в локальной сети или из интернета.

Одну из таких универсальных камер, TRENDnet TV-IP600W, применяющую для передачи видео стандартные протоколы TCP и UDP, мы нынче и рассмотрим во всех подробностях.

Внешний обличье и устройство

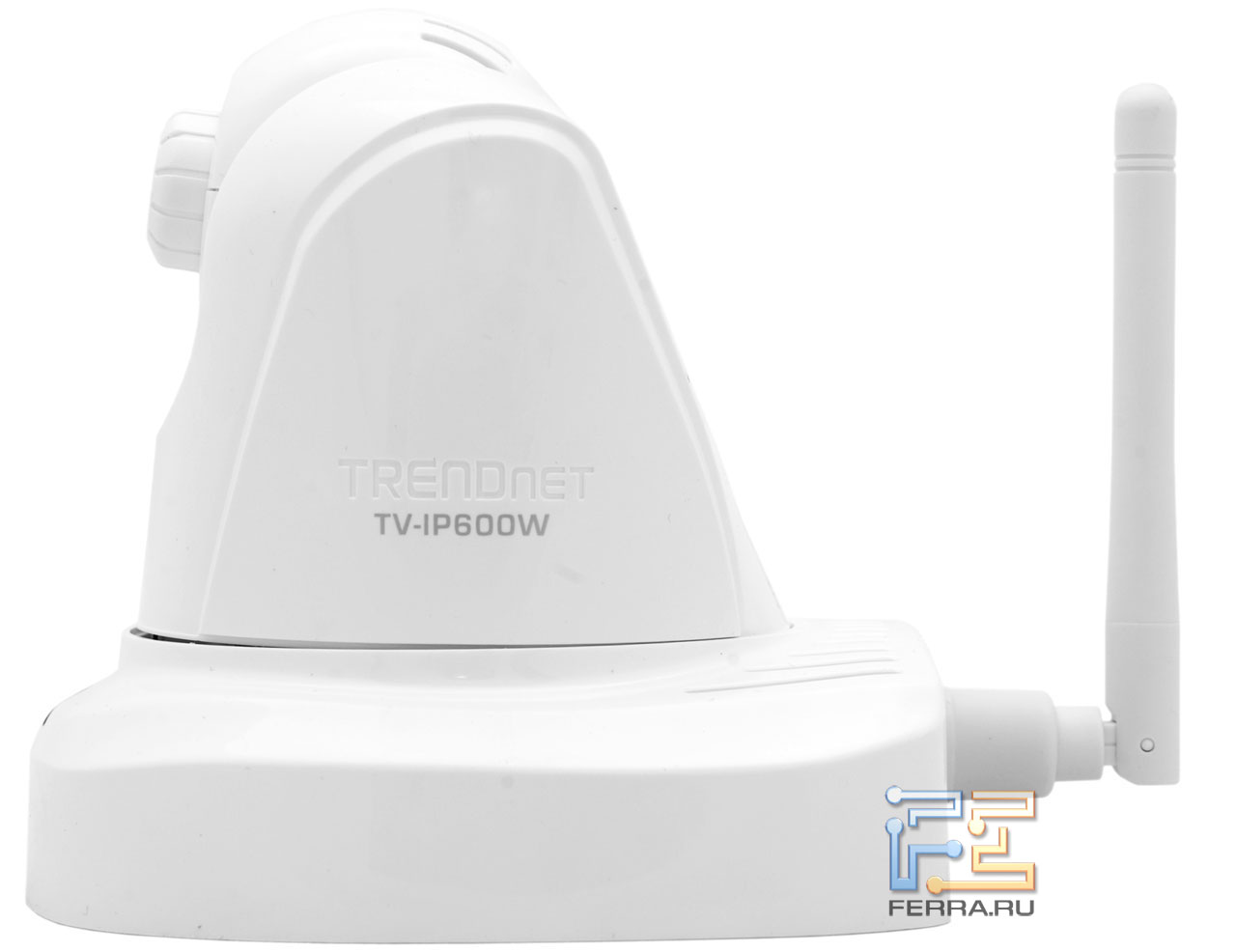

Дизайн устройства - требовательный и без излишеств

В различие от большинства домашнего сетевого оборудования - точек доступа, роутеров, DSL-модемов, в оформлении которых производители уже давнехонько избегают обычного белого цвета - TRENDnet TV-IP600W сделана аккурат зеркально-белой, с черным глазком объектива и парой светодиодов спереди.

Красный индикатор показывает существование соединения с локальной сетью, а синий - питание. Есть порядок Dummy, имитирующий работу камеры - в нём лампочки стабильно мигают со случайным интервалом. И, напротив, LED не возбраняется нимало отключить, чтобы камера не демонстрировала свою активность.

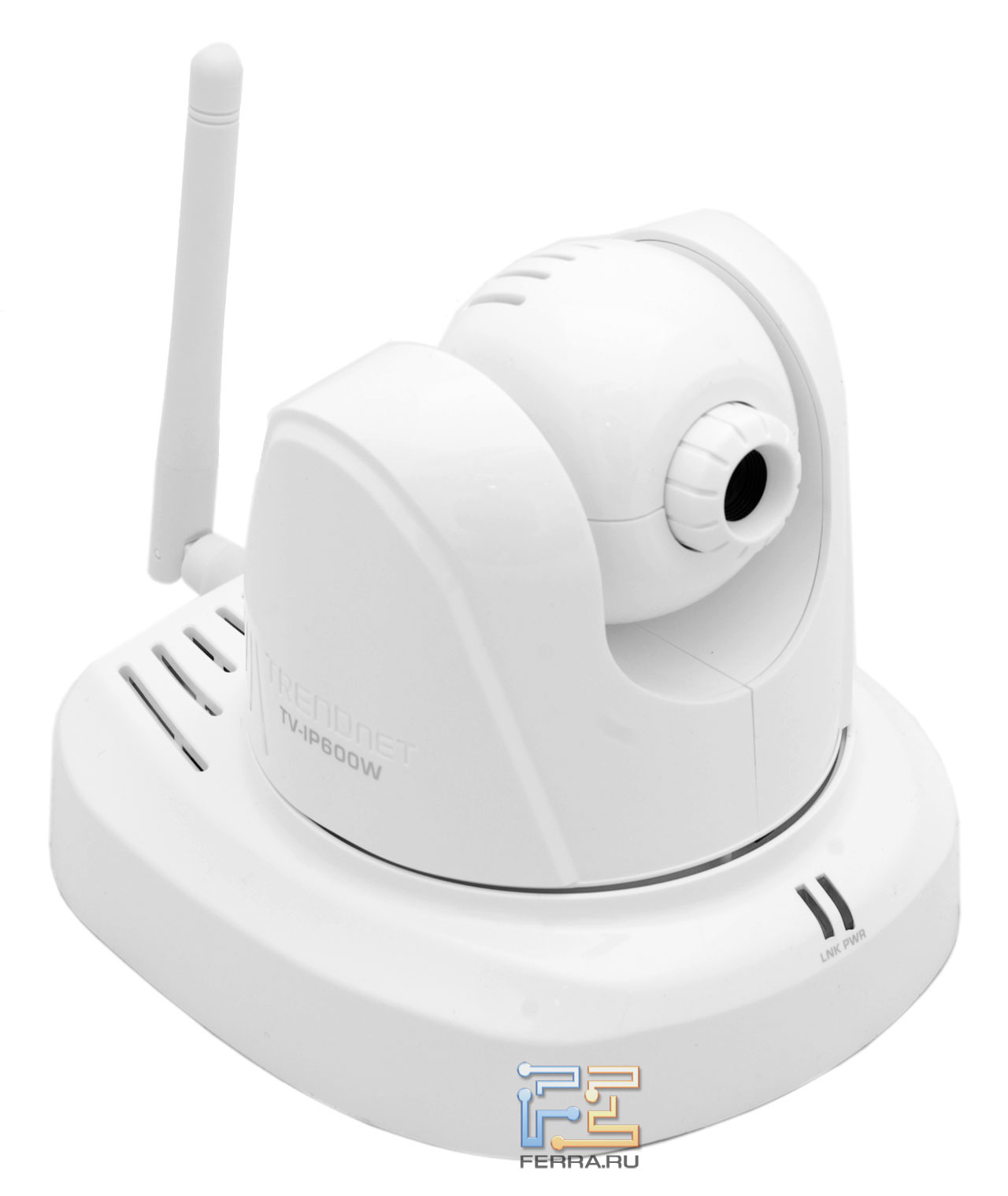

На корпусе есть отверстия для вентиляции

Расположенный позади Ethernet-порт лишен индикаторов, но это не критично для диагностики сетевого соединения, ибо камера предназначена для Wi-Fi-подключения. Рядом с ним - отверстие, за которым внутри корпуса скрыта кнопка Reset. Для сброса всех настроек камеры её нужно надавить спичкой или разогнутой скрепкой на 3-4 секунды, и подождать, покуда начнет мигать синяя лампочка.

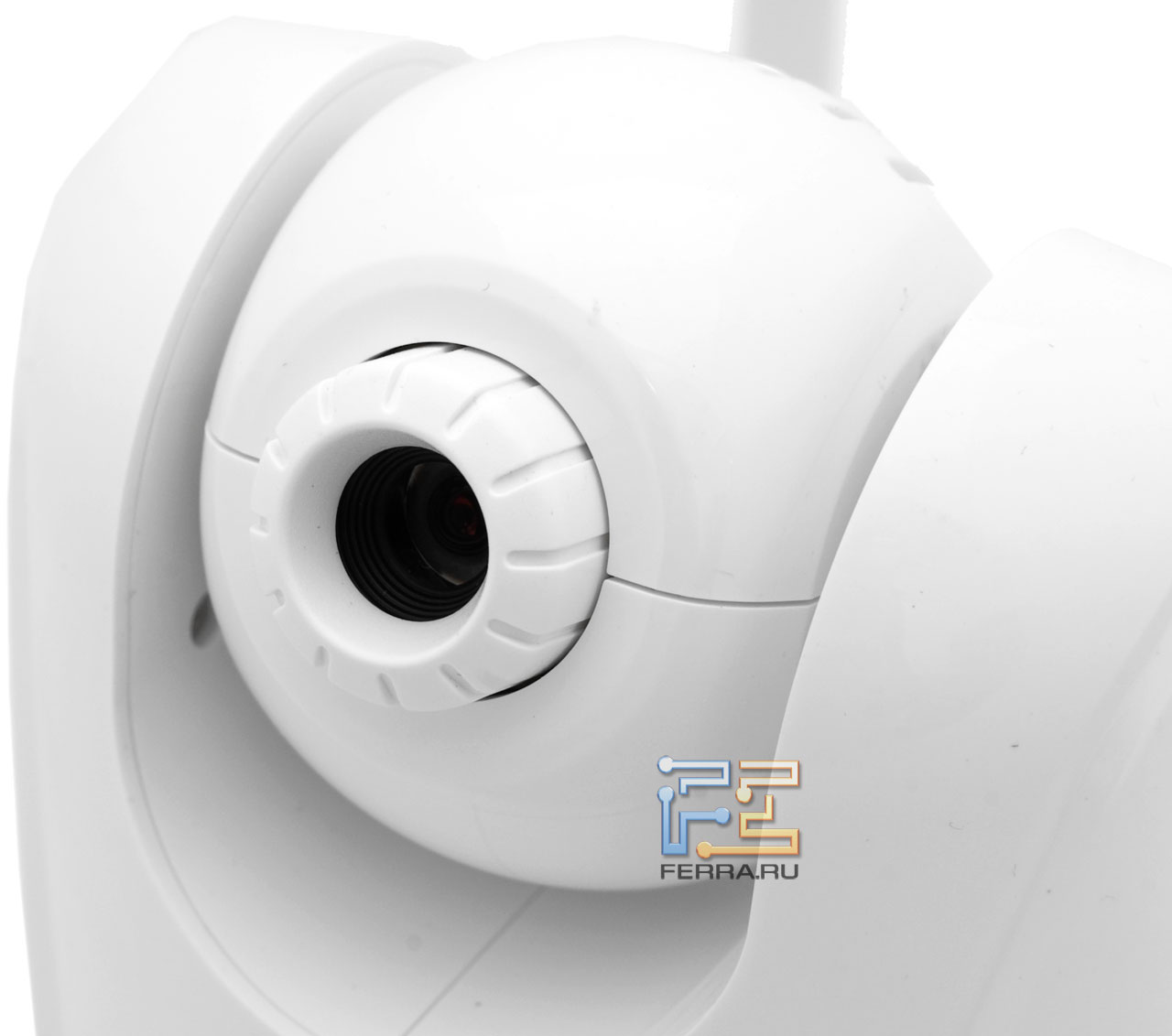

Объектив с кольцом настройки

У объектива камеры подвижный фокус, но, увы, наводить резкость позволительно только подкручиванием вручную. И все-таки для простого наблюдения, а не для макросъемки, вряд ли понадобится модифицирование глубины резкости в широких пределах, а установка дополнительного привода для объектива увеличила бы цену устройства (для сравнения: IP-видеокамеры с дистанционным управлением объективом могут стоить порядка 12000-15000 руб супротив 8500 за TV-IP600W).

Применение дополнительной подсветки (кольцо с десятком светодиодов, надеваемое на объектив) с TV-IP600W, в отличие от больше дорогих камер TRENDnet, не предусмотрено.

TV-IP600W не на все сто "беспроводная": кабель питания ей все-таки необходим. Впрочем, как правило, электрических розеток в помещении куда больше, чем розеток Ethernet (которых может и совершенно не быть, если сетевая инфраструктура на объекте основана на Wi-Fi). От идеи определить камеру где-нибудь в отдалении и запитать от аккумулятора лучше отказаться: круглосуточная запись видео и служба Wi-Fi - довольно энергоемкая работа, и номинальные 8 Вт потребляемой мощности означают, что хорошей, по меркам аудио-видеотехники, батареи на 1,5-2 А*ч хватит эдак на пару часов работы. К тому же аккумуляторы как раз на 5В, на которые камера рассчитана, достаточно редки. Хотя сама вероятность на сто процентов беспроводной работы может попасть достаточно полезной.

Установить TV-IP600W разрешено как угодно. Предусмотрена возможность крепления как на стену, так и на потолок. Для съемки «вверх ногами» в настройках видео есть функция отражения: горизонтального и вертикального.

Аппаратный MAC-адрес нанесен на наклейке снизу корпуса. По умолчанию камера имеет IP-адрес 192.168.10.30.

Основные характеристики TRENDnet TV-IP600W:

• сенсор: многоцветный CMOS типоразмера 1/4" с разрешением 640 х 480 точек
• фокусное расстояние: 4,57 мм
• увеличение (зум): цифровое 4х
• минимальная освещенность: 1 люкс при значении диафрагмы F1,9
• глубина резкости: от 20 см до бесконечности
• углы обзора: по горизонтали 46°, по вертикали 35°
• алгоритм сжатия MJPG, дозволение 160х120 (QQVGA), 320 x 240 (QVGA) до 640х480 (VGA), частота кадров от 1 до 20 в секунду, 5 уровней сжатия изображения
• автоматическая настройка экспозиции и баланса белого
• углы поворота: 156° налево и вправо
• углы наклона: 70° вверх и 45° вниз
• поддержка протоколов: PPPoE (для подключения напрямую к DSL-модемам), UPnP
• до 64 пользователей для удаленного управления посредством HTTP
• Wi-Fi рабочие частоты: 2,412 - 2,4835 ГГц
• антенна: съемная дипольная мощностью 2 дБ
• коннектор Reverse-SMA для подключения внешней антенны
• средняя мощность передачи: 16dBm в режиме 802.11b, 12dBm в режиме 802.11g
• чувствительность приема: в режиме 802.11b: ‐82dBm при скорости 11Mbps, 802.11g ‐66dBm при скорости 54Mbps
• питание: адаптер постоянного тока 5В / 2,5А
• потребляемая мощность: 8 Вт
• размеры: 112 x 130 x 110 мм
• масса: 485 г
• рекомендуемый диапазон температуры окружающей среды при работе камеры: +5°..+40°
• гарантия: 3 года

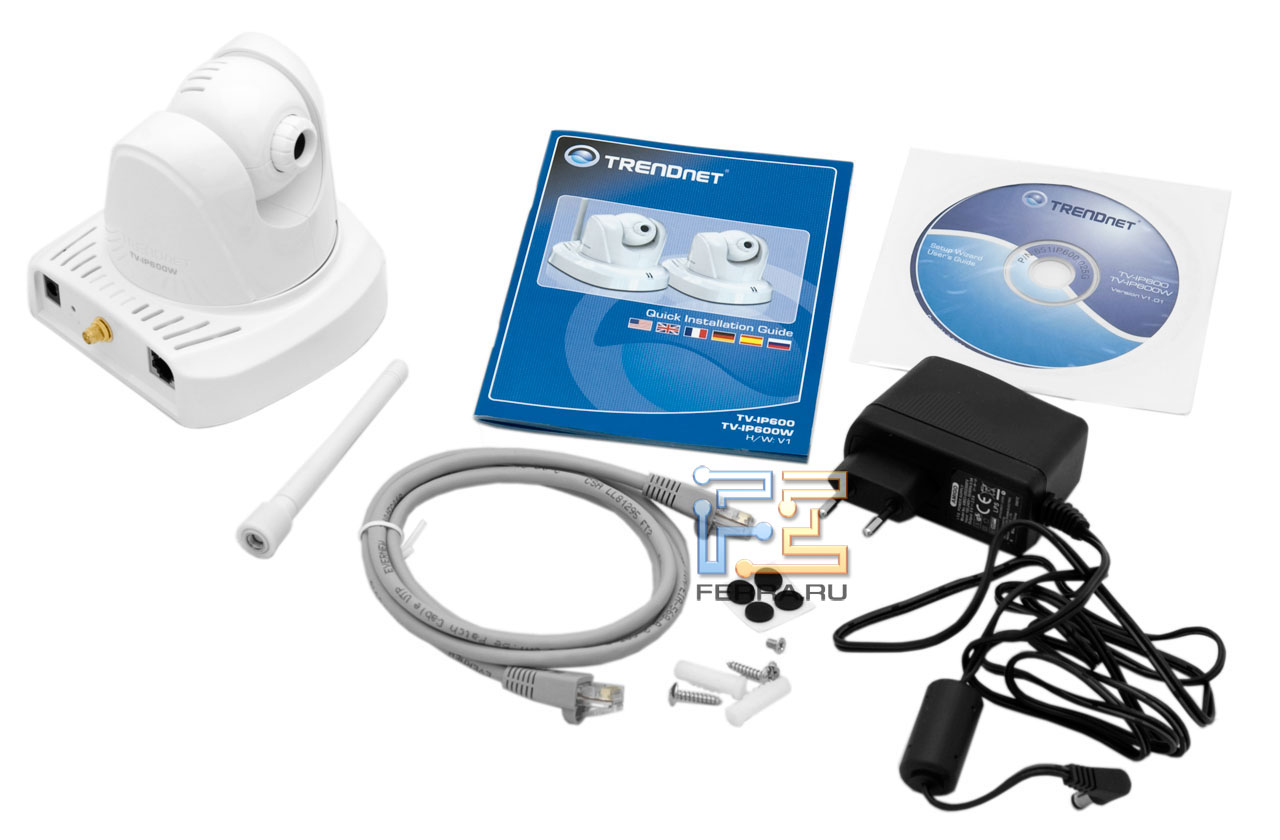

Комплектация

В коробку вложена краткая пошаговая памятка по первоначальному подключению к камере (с помощью прилагаемого Ethernet-кабеля) и настройке. На CD находятся: PDF-копия бумажной инструкции, подробная 100-страничная инструкция в PDF (только на английском), Adobe Reader для их чтения, кодек ffdshow (на случай, если соответственный кодек не установлен в системе), программа IPView Pro 2.0 и программа SetupWizard. С помощью SetupWizard разрешается пошагово настроить камеру, не заходя в веб-интерфейс.

В инструкции говорится о специальном кронштейне для установки на потолок, но в коробке есть только шурупы и пластиковые дюбели.

Для TV-IP600W дополнительно предлагается купольный уличный кожух EL-HS800. Он защищает камеру от дождя и пыли, при этом, правда, стоит дороже, чем сама камера. Чтобы стеклышко кожуха не запотевало изнутри, имеются нагреватель и вентилятор. При установке антенну придется снять, и употребить кабелем-переходником TEW-L202 (SMA - N-type) для подключения антенны извне корпуса.

Настройка TV-IP600W и управление сквозь веб-интерфейс

Работать с камерой можно из любого современного браузера, но с некоторыми особенностями.

В веб-интерфейсе предусмотрено два варианта просмотра видео - с помощью Java и ActiveX. Основополагающий метод универсален и для Windows, и для платформ Linux или Mac OS X (здесь подразумевается, что Java уже стоит везде). Второй вариант, соответственно, подходит только для Internet Explorer, и при этом на компьютере должна быть разрешена установка ActiveX-плагина. Вынудить действовать ActiveX не в близкий среде Windows+Internet Explorer возможно, но это делается не за 1-2 клика, и не гарантирует нормального функционирования.

Название FTP-сервера нужно сочинять без префикса "ftp://", а следом названия директории становить "\"

Итак, глядеть видео с другого компьютера через браузер можно, а вот вносить - нет. Но есть возможность отдавать изображение в виде картинок, сохраняемых с заданной частотой, на указанный FTP-сервер, или на почту. Для отправки электронной почтой необходим зарегистрированный аккаунт на почтовом сервере, поддерживающем управление через SMTP (что есть на практике у всех основных бесплатных сервисов).

В настройках сетевых параметров TV-IP600W можно остановить свой выбор тип получения IP-адреса (фиксированный или DHCP), дозволить доступ к панели управления по определенному порту (по умолчанию открыт только HTTP 80), подключить режим UPnP и настроить сервис динамического DNS.

Камере нужно быть в курсе логин и пароль для сервиса динамического DNS

Последний пункт шибко полезен, оттого что с находящегося в интернете компьютера соединиться с устройством, распложенным внутри локальной сети с адресом (к примеру, 192.168.10.9), не получится - тот самый адрес относится к другому диапазону. Сервисы динамических DNS позволяют обретать доступ к камере, пользуясь назначенным ей адресом как бы mycamera.dyndns.org (где dyndns.org - домен сервиса). Однако, большинство таких сервисов предоставляет бесплатные услуги только на пробный период.

Обратите внимание, что по умолчанию выбрана опция ключа Both, которую при выборе WPA-PSK необходимо поменять на Shared

Из параметров безопасности Wi-Fi оптимальным будет WPA-PSK с длинным и сложным набором символов.

Приводы поворота по горизонтали и вертикали отрабатывают движения быстро, но вращать камеру так же легко, как и курсор, не получится. Можно задать здоровенный шаг перемещений (к примеру, не на 1°, а на 10°), или определить немного заданных позиций и избирать одну из них, или обходить все последовательно, нажав на Swing. Камеру можно вращать и вручную - главное, работать это аккуратно.

Если не нужны ограничения в действиях, дополнительных пользователей можно и не создавать. Панель управления допускает подключение и управление тотчас с нескольких адресов.

В TV-IP600W предусмотрено создание нескольких пользователей. В отличие от администратора, они не имеют возможности изменять основные настройки (установки сети, позволение видео), номогут повертывать камеру и посылать скриншоты на FTP или на почту.

Работа через IPView Pro 2.0

Если веб-интерфейс предоставляет возможность без затей "порулить" TV-IP600W, то IPView - это полноценный инструмент управления для комплекса из нескольких (до 32-х!) камер. Программа стилизована под пульт системы наблюдения, с крупными графическими кнопками и возможностью выводить в основное оконце изображение с одной, нескольких или всех камер сразу.

Кумачный круг у камеры информирует о включенной записи

IPView позволяет собирать распорядок записи по датам и временными интервалам, активировать запись при обнаружении движения и отсылать емейл с сообщением об этом.

Несколько зон - несколько выделенных прямоугольников

Функция записи по движению необязательно должна активироваться при обнаружении изменений в любом месте кадра. Можно определить ей зону наблюдения, (одну или несколько).

Посмотреть сохраненные видео можно прямо из программы через встроенный плеер. Для подключения камеры к IPView необходимо ведать логин и пароль учетной записи для её веб-панели.

Качество записи

В нормальных условиях нареканий к TRENDnet TV-IP600W нет, но в помещении со слабым светом, без дополнительной подсветки, она практически беспомощна.

На улице пасмурно, в коридоре темновато, но ворота еле-еле видна

Её светочувствительность составляет всего 1 люкс, в то миг как более-менее качественные из недорогих камер наблюдения имеют по паспорту 0,3 люкс.

Пример картинки с разным разрешением (везде минимальное сжатие):

Разрешение 640x480

Разрешение 320х240

Разрешение 160х120

Если снимать улицу ночью, то желательно, чтобы на ней горели достаточно яркие фонари.

Съёмка без и с уличным освещением

Увы, с учетом небольшого разрешения, более того с уличным освещением детали всё одинаково видны приметно хуже, чем днем.

В разделе панели управления "Configuration-»Video", кроме выбора разрешения и частоты кадров, имеются регулировки яркости, контрастности и цветовой насыщенности, но броско улучшить изображение при нехватке света они не способны. Впрочем, можно испытать прибрать Saturation на 0, переведя камеру в черно-белый режим, в котором в темноте должны быть видны хотя бы контуры предметов.

Образец видео с морганием

Зато функция "Anfi-Flicker" на самом деле полезна. Если она не включена, в помещении с лампами дневного света картинка на видео может сходить полосами.

Запись ведется в формате AVI с кодеком MJPG (каждый кадр записывается особняком и сжимается алгоритмом JPEG). Увлекательно отметить, что при записи через IPView Pro в любом режиме в видеофайле будет 30 кадров/с.

В тестируемой камере была установлена прошивка версии 3.50.

Выводы

Камера наблюдения домашнего уровня - это камера наблюдения домашнего уровня, а не инструмент для съемки HD-шедевров с обилием "экшна". Не стоит дожидаться от неё идеальной картинки в любых условиях, четких портретных снимков и распознавания номеров автомашин. От нее требуются функциональность, простота в использовании, удобное ПО., и у TRENDnet TV-IP600W это все есть. При всем при том со стороны «софта» не всё идеально: во-первых, удаленное управление через веб не включает функцию запись видео, во-вторых, расстраивает невозможность наводиться на резкость программно, в-третьих, веб-интерфейс не предоставляет функции обнаружения движения. Надеемся, что эти недочеты в будущем исправят.

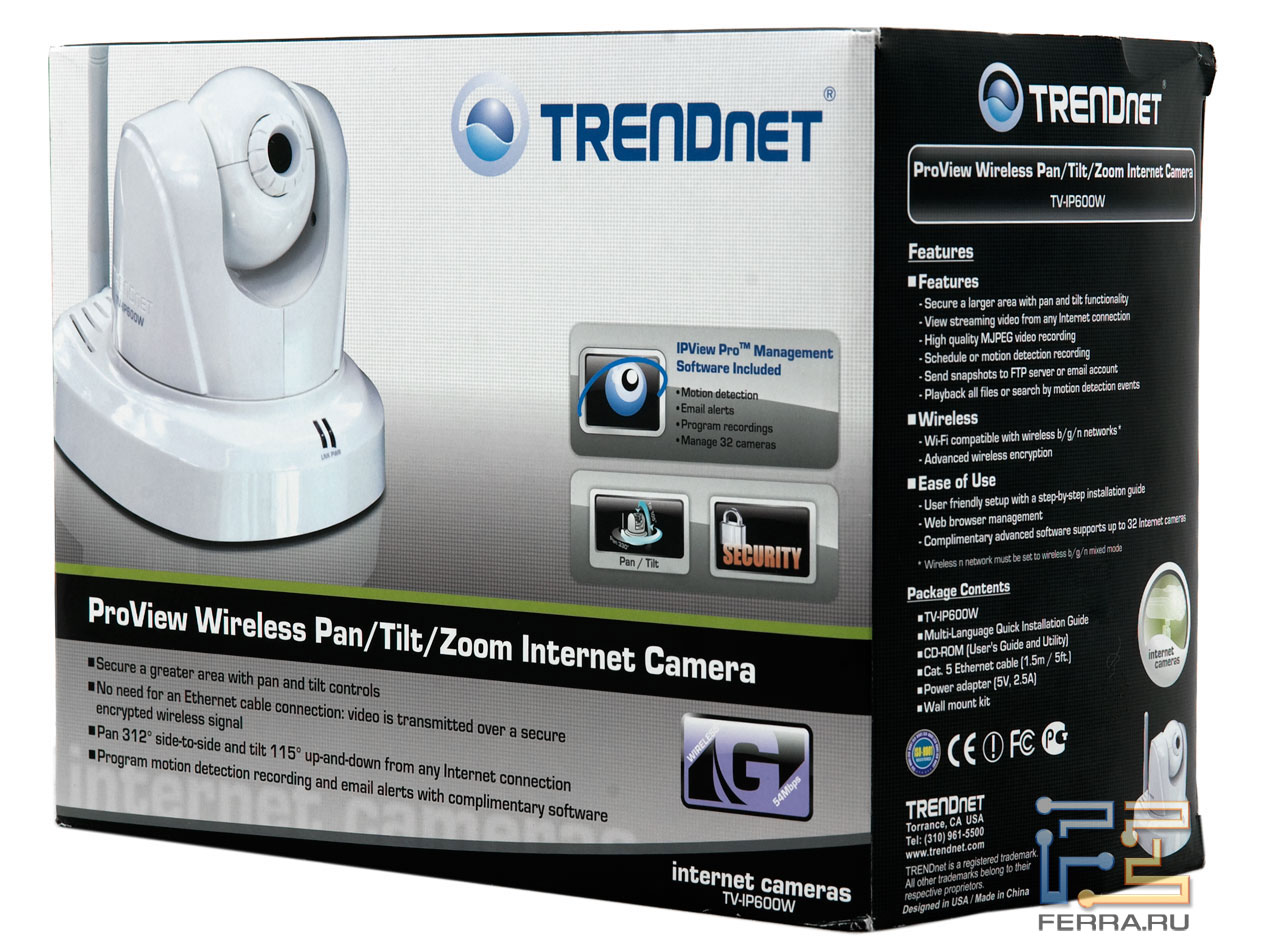

Проводная TV-IP600 отличается от изображенной на коробке Wi-Fi-версии только отсутствием антенны

Чтобы применять камеру по максимуму, стоит потратить мало времени, осмыслить в управлении и верно настроить устройство., тогда TV-IP600W будет совершать всё автоматически, соответственно заданной программе. За счёт вращения TV-IP600W может объять большее пространство, для наблюдения за которым потребовалось бы 2 или 3 неподвижных камеры.

Штатная антенна на 2 дБ без проблем работает через одну толстую и пару тонких стен. Если связь плохая, можно ограничить максимальную прыть подключения (в меню Wireless). Камере будет проще установить с точкой доступа соединение на низкой скорости, чем на высокой. При этом, к примеру, 6, 9 или 12 Мбит/с полностью хватит для передачи видео в максимальном качестве. Не забывайте также, что съемную антенну TW-IP600W вечно может быть сменить на более мощную.

Поскольку IP-видеокамеры - нечастые объекты тестирования в "Ферре", сравнить TRENDnet TV-IP600W мы можем неужели что с Panasonic -C11BL1. В плюсах Panasonic - продвинутый дизайн, температурный датчик для обнаружения излучения тепла вблизи, микрофон и гнездышко для штатива, в минусах - отсутствие Wi-Fi, менее удобное программное обеспечение и большая мертвая зона в половину сферы, в то пора как TRENDnet TV-IP600W может вращаться на 150° влево и вправо. С учетом угла охвата это позволяет практически забежать себе за спину. За счёт вращения она способна охватить большее пространство, для наблюдения за которым потребовалось бы 2 или 3 неподвижных камеры.

Если же в общем сравнивать TRENDnet TV-IP600W c аналоговыми проводными и беспроводными видеокамерами схожего ценового диапазона (без учета видеоплаты), то можно собрать следующую табличку:
