Обзор MOTU Traveler mkIII FireWire

История одного концерта

Работа концертного звукорежиссера полна неожиданностей. Вдали не неизменно знаешь заранее, какой аппарат будет в концертном зале и как надежно он отработает. Заявленных в техническом райдере приборов запросто может не оказаться, или же они негаданно выходят из строя. Да что там, и технического райдера может не быть - например, если как обухом по голове понадобится действовать в новом месте с не весьма недурственно знакомым музыкальным коллективом. Отдельная история с записью концертов, так как тут список необходимых устройств крайне немаловажно увеличивается. Возить с собой дорогостоящий комплект оборудования - дело неблагодарное, вследствие этого устройства, позволяющие облегчить труд, завсегда вызывают интерес. В эти дни мы расскажем об одном из таких – о MOTU Traveler mkIII FireWire.

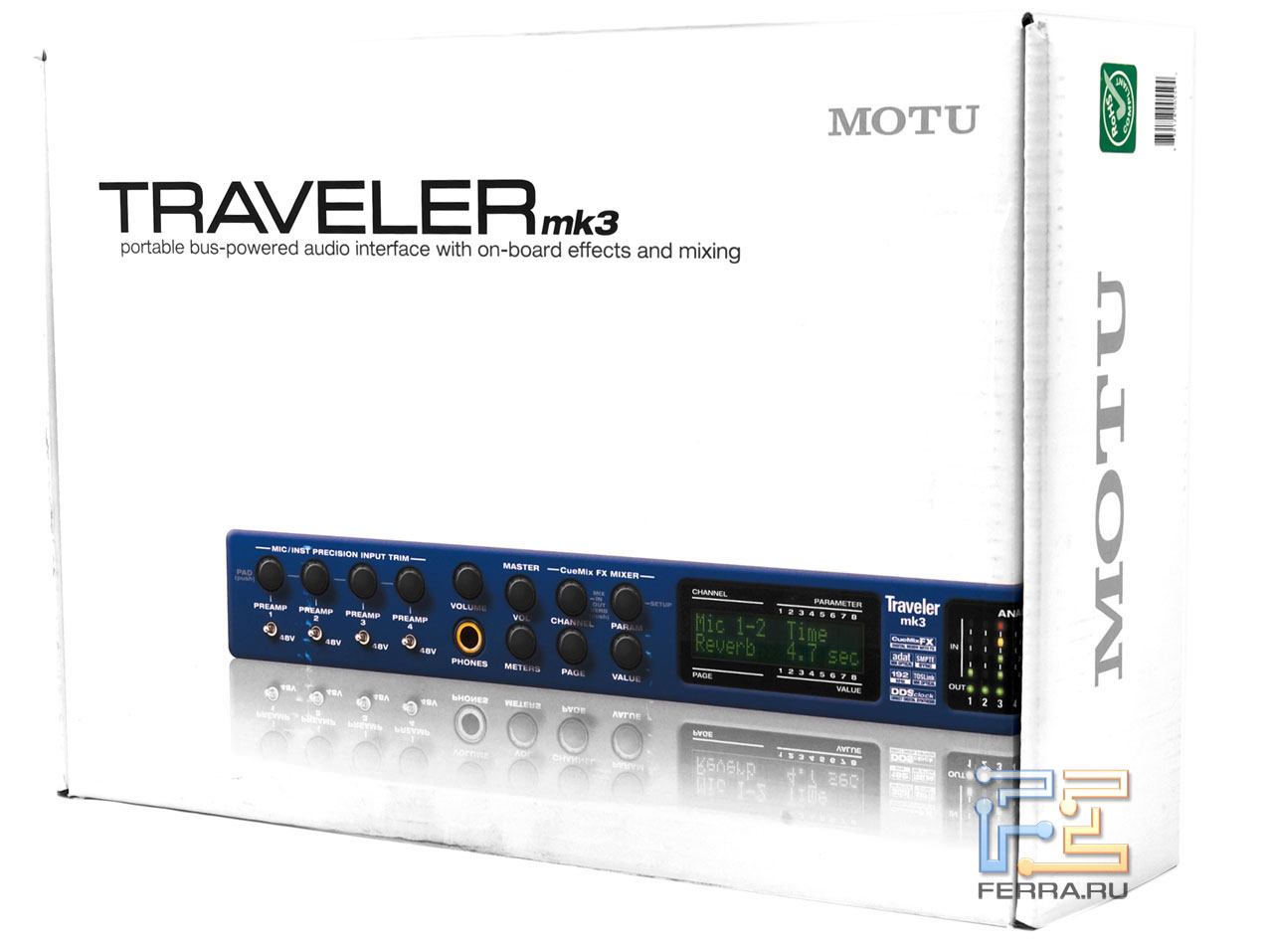

Упаковка MOTU Traveler mkIII FireWire

Коротко о возможностях

MOTU Traveler mkIII FireWire - это внешний Firewire-совместимый аудиоинтерфейс, выполненный в рэковой одноюнитовой форме (1U). В первую очередность предполагается "мобильное" применение (например, концерты), но возможности Traveler mkIII FireWire позволят использовать его и в условиях студийной звукозаписи. Устройство предоставляет 8 каналов (4 микрофонных + 4 линейных/инструментальных) аналоговой записи с частотой оцифровки до 192 кГц, а ещё 20 цифровых каналов - 16 ADAT выходов/входов, AES/EBU и S/PDIF. В MOTU Traveler mkIII FireWire есть встроенный DSP-микшер CueMix FX Mixer, позволяющий в реальном времени контролировать многоканальный звук и обрабатывать его DSP-эффектами. MOTU Traveler mkIII FireWire может вкалывать и в автономном режиме без подключения по Firewire, превращаясь, таким образом, в цифровой микшер.

Комплектация

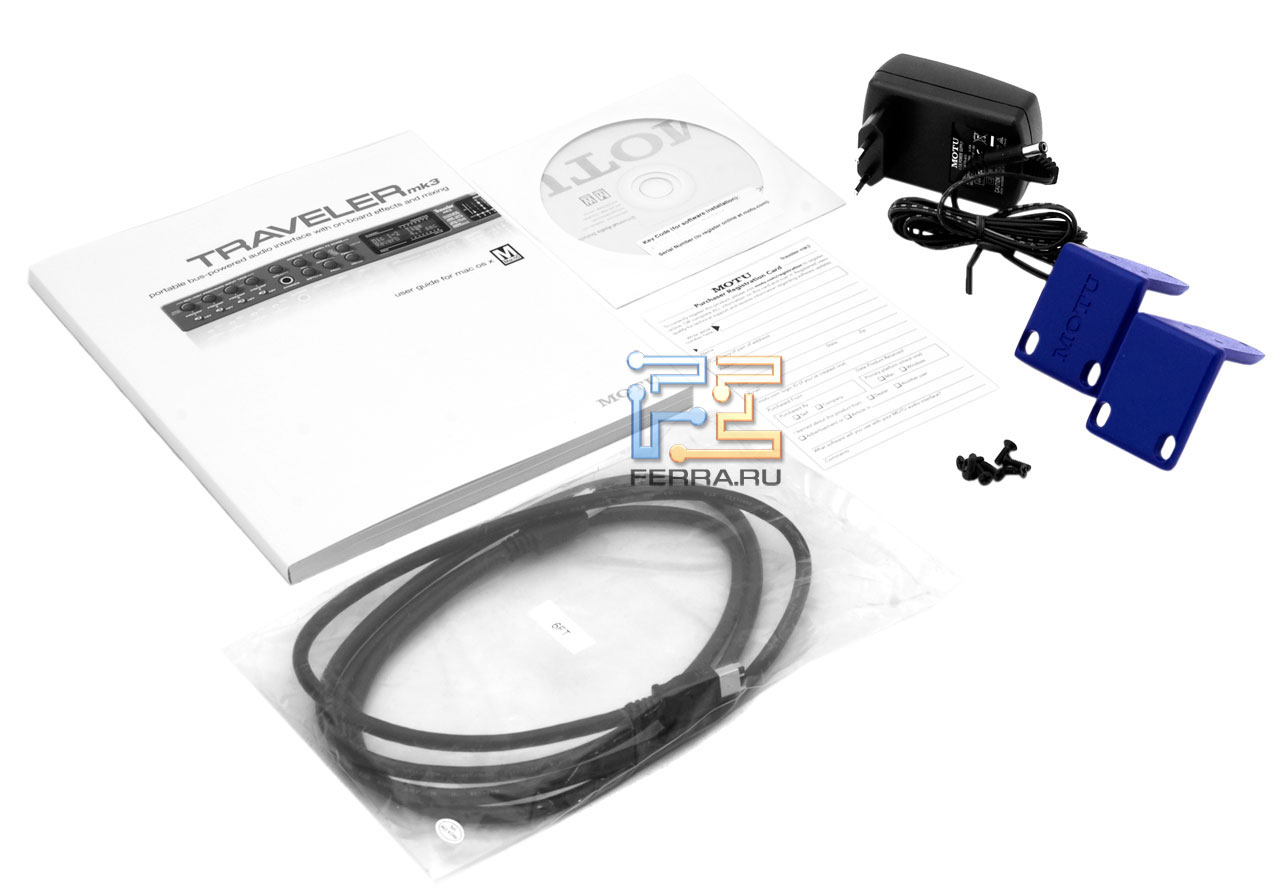

Комплектация MOTU Traveler mkIII FireWire

К аудио-интерфейсу MOTU Traveler mkIII FireWire прилагаются:

• Firewire-шнур
• крепления для установки в рэк
• диск с драйверами и программой AudioDesk 3.0
• руководство пользователя (с регистрационной картой)

Дизайн

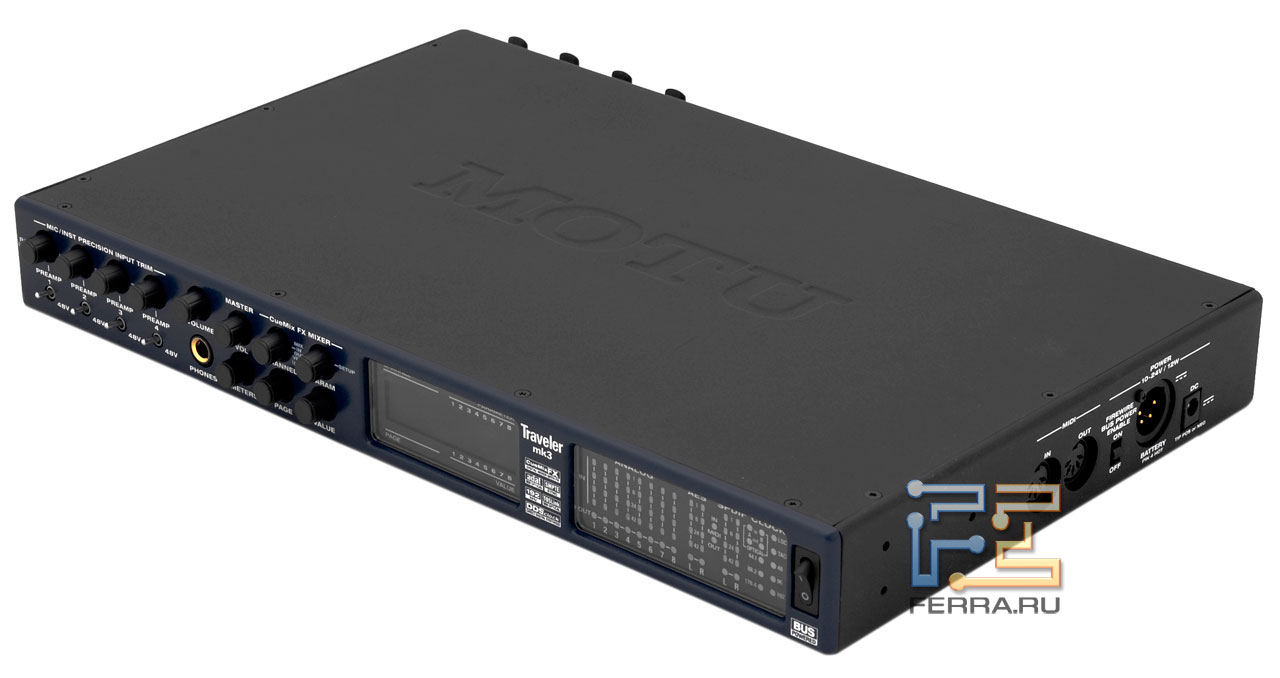

MOTU Traveler mkIII FireWire

Беглый точка зрения на устройство уже дает представление о многообразии возможностей устройства. Фактически, взгляду профессионала хватает нескольких секунд, чтобы осмыслить потенциал прибора. Так, я показал MOTU Traveler mkIII FireWire одному моему знакомому звукорежиссёру, сильно опытному и работающему на концертах крайне высокого уровня. Повертев в руках тот самый (удивительно легкий, уместно сказать говоря) прибор, он сказал: "Если эта штуковина звучит и если не ломается, то это Сильно хорошая штуковина".

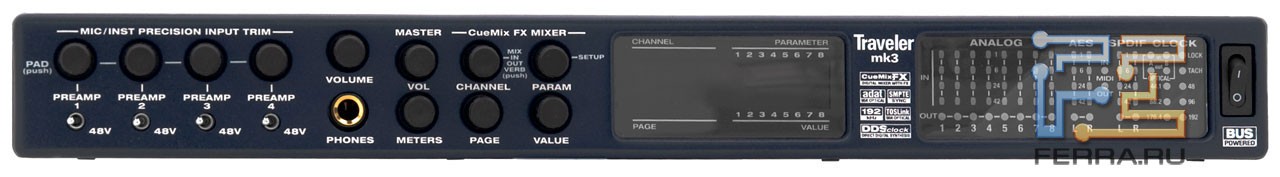

Передняя панель MOTU Traveler mkIII FireWire

"Повертим" MOTU Traveler mkIII FireWire и мы. На передней панели расположены 4 регулятора входной чувствительности микрофонных входов с индивидуальными выключателями фантомного питания. Эти же регуляторы выполняют для каждого канала функцию кнопки Pad - при нажатии чувствительность понижается на 20 Дб. Рядом расположен выход на наушники с регулировкой громкости наушников, ручки управления и жидкокристаллический дисплей для работы с CueMix FX Mixer. Дальше находятся индикаторы уровней, выбранной частоты сэмплирования и кнопка включения устройства.

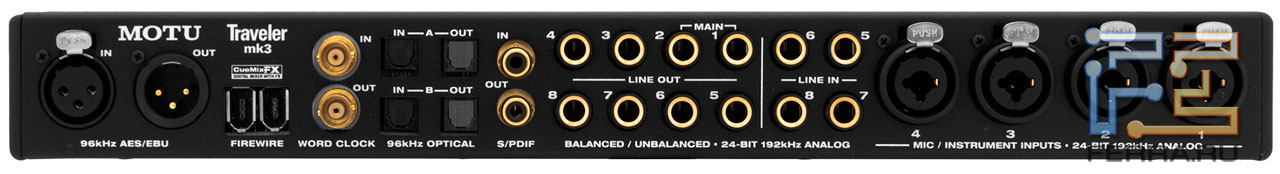

MOTU Traveler mkIII FireWire, обличье позади

Сзади мы видим на практике всю коммутационную доля MOTU Traveler mkIII FireWire. Тут 4 комбо-разъема XLR/TRS и 4 балансных/небалансных входа, 8 балансных/небалансных выходов, а кроме того разъемы для подключения по ADAT, AES/EBU, Wordclock и S/PDIF.

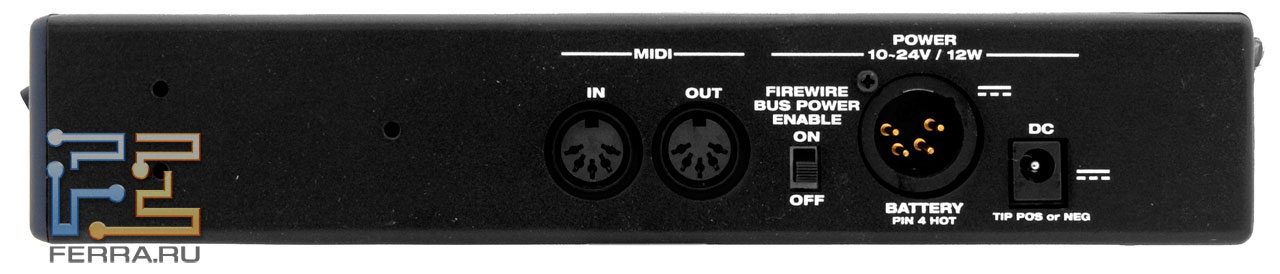

Боковая панель MOTU Traveler mkIII FireWire

Взглянем на боковую панель. Начальный значимый видимый миг - у MOTU Traveler mkIII FireWire появилось шибко полезное нововведение в сравнении с MOTU Traveler FireWire, а как раз адаптер питания для подключения к обычной сети. Кроме этого, устройство также может столоваться по FireWire и от комплекта батареек - для их подключения на боковой панели расположен 4-пиновый XLR. Также сбоку находятся MIDI In и MIDI Out, а также тумблер, включающий питание от шины Firewire.

С обеих боковых сторон MOTU Traveler mkIII FireWire находятся пазы для креплений, позволяющих определить устройство в рэк.

Остановимся на некоторых технических моментах поподробнее.

Первые 4 входа оснащены качественными предусилителями, дающими усиление в 53 дБ, при этом габаритность усиления регулируется с точностью до децибела. Напомним, что на этих каналах есть фантомное питание (индивидуальное для каждого канала, что очень удобно) и функция Pad, понижающая порядок входного сигнала на 20 дБ. Помимо этого, первые 4 входа оснащены аппаратным лимитером V-Limit™, предотвращающим цифровой перегруз, а также дополнительной защитой в виде функции Soft Clip™.

Остальные 4 аналоговых входа устройства являются без затей линейными/инструментальными входами и не имеют предусилителей, а также V-Limit™ и Soft Clip™.

Два оптических соединения обеспечивают 16 каналов ADAT с частотой 48 kHz, 8 S/MUX каналов с входами/выходами при частоте синхронизации 96 kHz, или два стерео соединения TOSLink при частоте не больше 96 kHz. Соединения устанавливаются независимо, так что вы сможете сочетать и сопоставлять различные оптические форматы. RCA S/PDIF и XLR AES/EBU коннекторы обеспечивают другие независимые цифровые стерео входы/выходы.

Суммарно у карты есть 28 входов и 30 выходов. Дополнительные два канала выхода получаются за счёт вывода на наушники, при этом на нихможно отправлять как самостоятельный сигнал, так и дублирующий любую другую пару выходов устройства. Также Traveler-mk3 включает 16-канальный MIDI-интерфейс, обеспечивающий синхронизацию с поддерживающей программой с точностью до сэмпла.

Отметим, что MOTU Traveler mkIII FireWire работает как с Windows, так и с MacOs, поддерживает технологии WDM, ASIO и Core Audio и практически все аудиопрограммы, совместимые с ними.

Direct Digital Synthesis™ тайминг

MOTU Traveler mkIII FireWire оснащен функцией Direct Digital Synthesis™ (DDS), механизмом фазовой автоподстройки частоты на базе DSP и высокочастотным генератором тактовых импульсов частоты, тот, что характеризуется низким джитером (гораздо ниже минимального уровня шума), более того в тех случаях,когда Traveler-mk3 подключен к внешнему источнику тактовой частоты посредством world clock или SMPTE тайм-код. Эта методика обеспечивает что ни на есть высокопроизводительный и экономичный цифровой аудио тайминг на нынешний день. С помощью функции DDS вы сможете подсоблять стабильный тайминг, даже во период подключения ко входящим источникам тактовой частоты, которые имеют более большой джитер, чем само устройство.

Встроенная синхронизация SMPTE тайм-кода

Вы можете синхронизировать Traveler mkIII с SMPTE тайм-кодом без выделенного синхронизатора - сквозь аналоговый входной разъем. TravelermkIII обеспечивает агрегат автоподстройки на базе DSP, наряду с мощными фильтрами, обеспечивающими быструю блокировку и пунктуальность sub-frame. Подмога MIDI Time Code (MTC) позволяет Apple Logic Pro и другому MTC-совместимому программному обеспечению для Mac синхронизировать тайм-код через MTC без дополнительного синхронизатора. Хост-приложения для Mac и Windows, которые поддерживают протоколы Core Audio или ASIO2, могут синхронизировать тайм-код с Traveler mkIII.

Управление

Основные технические настройки позволительно регулировать в приложении MOTU Audio Setup (для Macos) или MOTU Audio Console. В этом месте не возбраняется остановить свой выбор частоту сэмплирования, настроить ADAT, определить основные входы и выходы для основного микса, наушников и т.п.

Приложение MOTU Audio setup регулирует основные технические настройки MOTU Traveler mkIII FireWire

Управление картой вероятно двумя способами: на программном уровне с использованием интерфейса CueMix FX Mixer, и прямо через переднюю панель устройства. Рассмотрим подробнее оба варианта, но вначале разберем, что из себя представляет микшер этого устройства.

Внутренний микшер Traveler mkIII имеет 28 входов и 16 выходов с возможностью обрабатывать входной знак компрессией, экранизацией и реверберацией. При этом сигнал может записываться как обработанным, так и необработанным. В последнем случае также есть вероятность прослушивать сигнал обработанным, оставляя его на записи "сухим" (это сгодится нам впоследствии).

Работа в CueMix FX Mixer

Виртуальный микшер CueMix FX Mixer

Использование CueMix FX Mixer напоминает употребление стандартного аналогового пульта. Для удобства отдельные элементы микшера разнесены в основном окне по вкладкам, соответствующим трем стадиям прохождения сигнала в аналоговом пульте: пре-фейдерная (вкладка Inputs), фейдерная (вкладка Mixes) и пост-фейдерная (вкладка Outputs). Пять вспомогательных вкладок с правой стороны (Channel Settings Section) помогают регулировать личные настройки канала (включая динамическую обработку и экранизацию), групповой модуль реверберации, а также контролировать визуально уровни сигналов с каждого из входов и выходов устройства.

Виртуальный микшер CueMix FX Mixer с открытой вкладкой Inputs

Во вкладке Inputs задаётся уровень входного сигнала и регулируется его обработка. Тут же разрешено соединить два моно-сигнала в единственный стереосигнал или поменять у сигнала фазу. Также для управления стерео входами вы можете активизировать опциональный M/S декодер.

Виртуальный микшер CueMix FX Mixer с открытой вкладкой Mixes и выбором микса

Вкладка Mixes предназначена для регулирования баланса внутри одного выбранного микса. Служба с CueMix FX Mixer позволяет творить до 8 независимых субмиксов, произвольный из которых разрешается назначить на любую пару выходов карты. Внутри каждого микса регулируется громкостной и панорамный баланс. Отметим, что для стерео-каналов есть два режима регулировки - Balance (при котором разворот ручки соответствует стандартному перемещению сигнала между "левым" и "правым" каналами) и Width (при котором устанавливается "ширина" сигнала от номинальных максимально разведенных левого и правого канала до совмещения их в центре).

Виртуальный микшер CueMix FX Mixer с открытой вкладкой Outputs

Во вкладке Outputs регулируются уровни и обработка 8 стереомиксов, всякий из которых можно отправить на мониторную подгруппу (номинально это 1-2 стереовыходы). Здесь же включаются функции TalkBack и ListenBack, предназначенные для общения звукоинженера и музыкантов, находящихся в другом помещении.

Отдельно рассмотрим некоторые аспекты работы с эффектами.

Эквализация

Вкладка эквалайзера в CueMix FX Mixer

Микшер оснащен 7-полосным параметрическим эквалайзером, которым можно автономно обрабатывать всякий из входов или выходов микшера. Помимо фильтров высоких и низких частот в эквалайзере есть 5 помеченных разными цветами фильтров с гибко регулирующейся шириной полосы и диапазоном +-20 дБ. Каждую полосу можно регулировать как при помощи ручек, так и на графике сверху от них. В окне с этим графиком можно присматривать за частотными изменениями сигнала (в формате FFT или в виде спектрограммы), также можно эти изменения отслеживать в большом основном окне CueMix FX Mixer. Внесенные изменения будут также отображаться на этом канале во вкладке Inputs в эквализационной части, и могут регулироваться оттуда.

Динамическая обработка

Вкладка динамической обработки CueMix FX Mixer

Каждый из каналов может быть обработан стандартным компрессором или устройством CueMix FX Leveler™, которое, по заявлению разработчиков, является точной копией легендарного Teletronix LA-2A.

Компрессор регулируется стандартными ручками THRESHOLD, RATIO, ATTACK, RELEASE. При этом за основу изменений сигнала может приниматься как пиковое значимость сигнала, так и его RMS.

CueMix FX Leveler™ имитирует работу оптического компрессора LA-2A и потому также регулируется только двумя ручками - подавления сигнала и его компенсации. Можно предпочесть между режимами компрессора и лимитера, при этом лимитер работает не шибко жёстче.

Реверберация

Управление реверберацией в CueMix FX Mixer

Если сообщать о MOTU Traveler mkIII FireWire как о микшере, то можно сказать, что это микшер со встроенной шиной реверберации. Сам результат регулируется для всех каналов одновременно; индивидуально для каждого канала меняется только уровень посыла на шину эффекта.

Управление реверберацией достаточно гибкое. Миг задержки устанавливается до 60 секунд, 3 частотные полосы регулируются как по ширине, так и по уровню затуханий в каждой из них, а также имеется отбор из пяти типов комнат.

Миксы

Один из самых удобных моментов в работе с CueMix FX Mixer - возможность сберегать настройки микшера. Так, при работе на разных концертах с разными коллективами или в разных залах можно беречь настройки для каждой работы, чтобы позже не выстраивать микс заново.

Анализ звука

Очень удобное дополнение к CueMix FX Mixer - несчетные анализаторы звука. В отдельном окне можно присматривать за изменениями звука в формате осциллографа, анализатора фазы или графика X-Y.

Автономная работа с MOTU Traveler mkIII FireWire

Как уже было сказано выше, Traveler mkIII может трудиться без подключения к компьютеру, получая питание от сети или от батареек. При этом практически все настройки регулируются с передней панели устройства. Необходимо заметить, что и при подключении к компьютеру имеется возможность регулировки различных параметров с передней панели - так, если изменить уровень сигнала на микрофонном входе при помощи ручки с передней панели, виртуальная ручка чувствительности займет соответствующее положение. Это добавляет удобства, так как значительно оперативнее работать с ручками, управляя ими непосредственно, а не виртуально.

Практическое использование MOTU Traveler mkIII FireWire

Итак, мы рассмотрели возможности этого аудио-интерфейса, в настоящее время устроим ему тест-драйв. Ситуация: меня попросила "отрулить" и сделать запись поканально концерт московская альтернативная команда Overfive. На концерт были взяты только ноутбук, MOTU Traveler mkIII FireWire и 8 проводов "джек-джек" для коммутации с пультом. По прибытии на местоположение концерта выяснилось, что тутошний пульт находится в плачевном состоянии - ручки "шуршат" и при этом нет возможности строчить сигнал с Direct Out'а каждого канала "пре-фейдерно". Это означало, что все движения ручек будут фиксироваться, а на записи было не очень желательны ни изменения сигнала, ни, тем более, шуршания фейдеров. Это стало ключевым моментом в принятии решения применять MOTU Traveler mkIII FireWire не только для многоканальной записи, но и для контроля звука на концерте.

Дополнительные сложности концерта - довольно гулкий зал; немного играющих команд, с разными составами, на любой из которых надобно отстроить наш звук; не очень большое пространство зала; очень плотная и громкая музыка, что, в совокупности с небольшим пространством сцены даёт дополнительные проблемы с "обратной связью" у микрофонов.

Вместо того, чтобы легко объединить директ-ауты 8 каналов с картой, надавить в начале концерта кнопку "запись" и больше без малого не направлять внимания на ноутбук, всё было скомутировано, чтобы большая количество работы шла через него.

Каналы были собраны следующим образом: 1 - бочка, 2 - "малый", 3-4 - стереопара "оверхедов" на барабаны, 5 - бас, 6 и 7 - гитарные кабинеты, 8 - вокальный микрофон. Эти каналы не направлялись на мастер-секцию пульта, а отправлялись через директ-ауты на MOTU Traveler mkIII FireWire, в нем обрабатывались, микшировались и возвращались на пульт в виде стереомикса. Этот стереомикс шёл на мастер-секцию совместно с несколькими дополнительными каналами (том-барабаны и добавочный вокальный микрофон для одной из команд), которые не писались на карту и регулировались через пульт. Тут стоит отметить, что была возможность прописать и эти каналы, если бы под рукой оказался прибавочный оцифровщик, который можно было совместить с MOTU Traveler mkIII FireWire по ADAT.

Подобная организация тотчас оказалась очень удобной. Во-первых, невзирая на использование DSP-обработки, сигнал писался необработанным (мы выше упоминали о этой удобной функции). Во-вторых, вместо ограниченной по возможностям и не очень качественной эквализации микшера, на каждом канале MOTU Traveler mkIII FireWire был включен свойский 7-полосный эквалайзер.

Также не были использованы как пить дать излишние в данной ситуации "железные" компрессор и ревербератор, которые были заменены аналогичными обработками из MOTU. И, невзирая на то, что практически на каждом канале основного микса были включены и эквализация, и динамическая обработка, загруженность DSP-процессора была далека от максимальной - и это при том, что звук писался с частотой сэмплирования 48 кГц.

В процессе работы очень проста оказалась отстройка мониторинга на сцене. Каждую из 4 имеющихся мониторных линий было можно подключить к отдельному стереовыходу карты и на каждом из них сформировать свой баланс. Более того, смена между группами осуществлялась несложно сменой пресета. То есть, не только звучание основного микса, но и настройки каждого монитора менялись всего только несколькими шелчками, и не нужно было вспоминать, какой аккурат баланс себе просил этот гитарист, и как полно бочки нужно было тому басисту - а оттого что музыканты зачастую очень капризны.

Чуть подробнее о использованных обработках. Для всех каналов были включены лимитеры. Оверхеды было решено вообще покинуть в покое, не обрабатывать и не дарить их в зал. Для вокального микрофона параметрическим эквалайзером были выловлены и урезаны частоты, на которых он заводился. Посыл на реверберацию был открыт на вокальном канале и немножко на канале малого барабана - реверберация оказалась довольно приятной, читаемой, не создававшей мутной каши.

Единственное, что удивило, так это изначальное отсутствие пресетов и возможности сохранять настройки внутри каждого отдельного эффекта или блока эффектов. Заводские пресеты потому как хороши не только для тех, кто не знает, как компрессировать бочку; приблизительно установленные настройки существенно упрощают работу. Что до возможности сохранять настройки эффектов особняком от сохранения микса, то тут меня постигло разочарование: способа проще, чем банально воссоздать эти настройки по памяти, разыскать не удалось. А жаль; потому что понятно, что отстроенная, к примеру, гитара может потребоваться и в другом миксе. Впрочем, это не излишне важный нюанс, который незначительно влияет на чувство удобства работы в целом.

Работать было впрямь удобно. 3-часовой концерт пролетел без труда и незаметно, что диковинно для настолько сложных условий. Компактная сумка с ноутбуком, картой и несколькими шнурами задала расположение всего дня.

Аудио-примеры - запись струнного трио

В том, что касается удобства работы, карта великолепно себя проявила на концерте. При всем при том дать оценку свойство звучания по подобной работе сложно - накладываются огрехи аппаратуры, инструментов, зала, исполнения и т.д., и т.п. Оттого в небольшом помещении была произведена выездная запись струнного трио. В качестве оборудования были использованы ноутбук, MOTU Traveler MK3 Firewire и микрофоны Октава (МКЛ5000 и стереопара МК012). Запись производилась с частотой оцифровки 88200 Гц, примеры записи пересчитаны в 44100 Гц.

Скачать неповторимый файл в .wav

Скачать своеобычный файл в .wav

Скачать своеобразный файл в .wav

Заключение

Отметим, что в январском издании Electronic Musician Magazine премию в категории "Лучший аудио-интерфейс 2010" получил именно MOTU Traveler mkIII FireWire. По словам журнала, "Traveler mkIII - гибкий и верный интерфейс для самых различных ситуаций". После этого проведенного испытания с этим запрещено не согласиться. Стоит добавить, что при этом Traveler-mk3 ещё и удобен и интуитивно понятен; получив его в руки за пару часов до практического использования, можно несложно понять практически во всех нюансах работы с ним. Не возникает сомнений, что в плане сочетания качества и удобства работы это одно из лучших устройств в своей категории. Если вы планируете заниматься мобильной звукозаписью, серьёзно подумайте о приобретении MOTU Traveler mkIII FireWire.
